Самый дешевый и простой в исполнении вариант. Но и самый невыгодный и
сложный в процессе эксплуатации. Незащищенная бумага быстро приходит в
негодность, истирается, края обтрёпываются, она желтеет, пылится,
загрязняется. Такой план нельзя протереть или очистить. Если его
заламинировать для лучшей сохранности, то ухудшится читаемость.
Для того чтобы план оставался видимым в темноте (в случае ЧП
может отключиться электричество, сгореть проводка и т.д.), бумажные
планы необходимо подсвечивать аварийными светильниками постоянного
свечения. Но это не всегда осуществимо: есть ситуации, когда установка
эвакуационного освещения технически невозможна, или это экономически
нецелесообразно. В то время как план эвакуации созданный на
фотолюминесцентной пленке прост в уходе, долговечен, светится в темноте,
но, в отличие от подсветки аварийными светильниками, он сохраняет
видимость не только в условиях отключения света, но и в случаях
значительной задымленности, когда использование искусственного света
малоэффективно, а также при подаче огнетушащих составов (например,
порошковых), ухудшающих видимость. Поэтому, объективно, использование
бумажных планов эвакуации — это вчерашний день.
ГОСТ 34428-2018, вступивший в силу от 1 мая 2022 года
Изготовление фотолюминесцентного плана эвакуации
30х40 см (А3)
Локальные планы эвакуации для помещений до 50 м² (подходит для номеров гостиниц, общежитий, больничных палат, бутиков, небольших офисов и т. п.)
60х40 см (А2)
Поэтажные и секционные планы эвакуации (на этаже, для помещений более 50 м², при сложных путях эвакуации и других ситуациях).
Нестандартный размер
Ситуационные планы, как правило 80×100см, (иногда 100×120, 120×150 см) применяются вне помещений, например на парковках, гаражных площадях и прочих подобных пространствах.
Эконом
- Разработка макета
- Экосольвентная печать
- Фотолюминесцентная плёнка с повышенной длительностью свечения
- Наклейка, крепится на гладкие ровные поверхности
Стандарт
- Разработка макета
- Экосольвентная печать
- Фотолюминесцентная плёнка с повышенной длительностью свечения
- Накатка на огнеупорный ПВХ 3 мм
- Алюминиевая рамка
- Эстетичный и долговечный вариант
- Крепление: к любой поверхности на болты и петли
Базовый
- Разработка макета
- Экосольвентная печать
- Фотолюминесцентная плёнка с повышенной длительностью свечения
- Накатка на огнеупорный ПВХ 3 мм
- Крепится к любой поверхности болтами и петлями
Почему план эвакуации должен быть фотолюминесцентным
ФОТОЛЮМИНЕСЦЕНТНЫЙ ПЛАН ЭВАКУАЦИИ — ВЫСОКИЙ ПРИОРИТЕТ ЧЕЛОВЕЧЕСКОЙ ЖИЗНИ
При пожаре промедление может стоить жизни. В современных зданиях со сложной планировкой людям легко заблудиться в тёмных длинных коридорах. План эвакуации при пожаре, который светится в темноте, сориентирует человека, чтобы он быстро продвигался в правильном направлении и не оказался в ловушке.
Фотолюминесцентный план эвакуации не просто сохраняет видимость в темноте, но и в значительной задымленности, а также при подаче порошковых огнетушащих составов, ухудшающих видимость.
Фотолюминесцентный план эвакуации не просто сохраняет видимость в темноте, но и в значительной задымленности, а также при подаче порошковых огнетушащих составов, ухудшающих видимость.
Эваплан — компания, в которой объединились экспертность в сфере пожарной безопасности и современные методы полиграфии
Изготавливаем фотолюминесцентные схемы эвакуации под ключ, без посредников: от разработки макета до печати планов готовых к монтажу.
Качество материалов — выше ГОСТа
Рамки. Алюминиевый сертифицированный профиль, высокоустойчивый к влажности, горению, негативным условиям внешней среды.

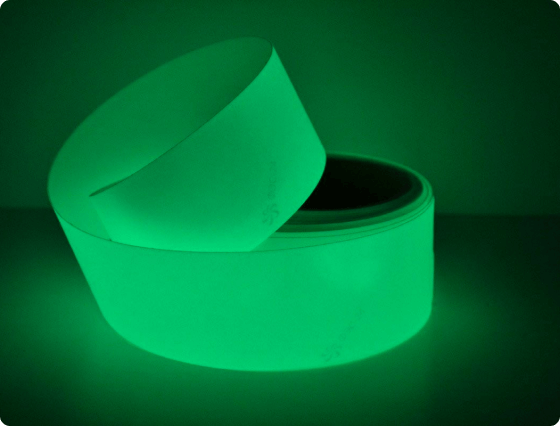

Плёнка. Не используем дешёвые китайские аналоги, только сертифицированную фотолюминесцентную плёнку, имеющую яркое равномерное свечение и срок службы не менее 5 лет. Планы на этой плёнке не просто отвечают требованиям ГОСТ, но и превосходят их, благодаря длительному периоду послесвечения (1800 минут вместо положенных по стандарту 1440).
Пластик. В качестве основы используется ПВХ подложка толщиной 3 мм — это огнеупорный сертифицированный пластик, который при нагреве не выделяет токсичных веществ.
Используем современное оборудование, экосольвентную печать, благодаря чему изображения получаются четкими, детализированными. Все мелкие значки, условные обозначения и подписи хорошо различимы. Не выцветают на свету, устойчивы к мытью и протирке.
Качество печати
Качество чертежей
Гарантируем, что заказанный у нас план никогда не вызовет нареканий у пожарной инспекции. Ежемесячно экономим клиентам до 80 млн на штрафах!
Разработкой макета плана эвакуации занимаются профильные специалисты, которые за 10-лет отрисовали более 10 000 чертежей.
Работаем на опережение — в совершенстве знаем новый ГОСТ 34 428–2018, все требования, условные обозначения, цвета и размеры. Составленный план будет не просто соответствовать стандартам, но и проработан так, чтобы сделать пути эвакуации удобными и безопасными.
10
Лет на рынке пожарной безопасности
10 000+
Планов эвакуации разработано
80 млн. ₽
Ежемесячно экономим клиентам на штрафах
Эвакуационные планы Эваплан лучше аналогов
Мы знаем все аналоги, которые есть на рынке. Поэтому можем с уверенностью утверждать, что изготавливаем самый мощный продукт. Убедитесь сами →
-
-
Данным способом пользуются типографии, у которых старое оборудование. Аппарат для ламинирования есть даже в самой посредственной типографии, в то время как устройств для прямой печати на фотолюминесцентной пленке может не быть. Таким образом получается некий гибрид: вроде и на бумаге напечатали, но в то же время есть эффект послесвечения как у фотолюминесцентной пленки. Качество готового плана получается невысоким, но и цена ниже, чем на прямую печать.
Но есть существенный момент: в новом ГОСТ 34428-2018, который вступает в силу с 1 мая 2022 года, есть правило, которого раньше не было: 5.1.3.2 Надписи и изображения всегда должны размещаться над фотолюминесцентным слоем, создавая контрастное изображение в темноте. Ламинация носителей изображения фотолюминесцентными прозрачными материалами не допускается — что делает такой вариант исполнения несостоятельным. -
Главное преимущество фотолюминесцентной бумаги в отличии от плёнки в том, что она позволяет печатать даже на обыкновенном струйном принтере с использованием пигментных чернил (не сольвентных). Т.е. её можно использовать в более кустарных условиях, даже дома. Сольвентная печать подразумевает использование промышленных принтеров в специально подготовленных помещениях с мощной вентиляционной системой, из-за применения растворителей с едким запахом. Планы эвакуации требуют высокого качества печати с чёткой детализацией, которой можно добиться только используя профессиональное экосольвентное оборудование.
-
Как правило, такой вариант дешевле, но значительно хуже по качеству. Вся проблема в том, что зачастую на глаз не поймешь, перед нами реально ГОСТ-овская пленка или китайская подделка. На ней даже может стоять маркировка ГОСТ Р 12.2.143-2009 200-25-1440 - ЖЗ, но по-факту, заявленные показатели не соответствуют ГОСТу.
Фотометрические характеристики должны соответствовать требованиям:
- яркость свечения через 10 мин после отключения источников освещения - не менее 200 мкд/м;
- яркость свечения через 60 мин после отключения источников освещения - не менее 25 мкд/м;
- яркость свечения через 1440 мин после отключения источников освещения - не менее 0,3 мкд/м.
На самом деле, многие мифы и предубеждения по поводу фотолюминесцентных планов эвакуации у людей возникают из-за того, что они просто сталкивались с некачественной плёнкой. Причем не всегда цена на такие изделия бывает низкой, исполнитель уверенно рассказывает, что плёнка соответствует стандартам, маркировка это подтверждает, еще и прикладывает Добровольные сертификаты. Так с чего бы занижать цену? На самом деле, из всех аналогов, этот — самый опасный, именно из-за схожести и неочевидных на первый взгляд различий. -
Часто такой вариант исполнения позиционируют как VIP — самый дорогой и престижный, супер качественный. План эвакуации, изготовленный на стекле, прочный, эстетичный, обладает отличной светопропускаемостью и устойчивостью к негативным факторам внешней среды. Как правило, легче жесткого ПВХ, а значит проще в монтаже. Благодаря высокой ударопрочности, можно выполнить план пожарной эвакуации в антивандальном исполнении. Но есть одно “НО”: это всё справедливо в случае, если в качестве стеклянной основы используется поликарбонат. У нас же на рынке, в производстве таких VIP планов эвакуации, как правило, используется оргстекло. Чтобы была понятна разница:
- Поликарбонат – самозатухающий, крайне негорючий трудновоспламеняемый термоустойчивый материал. Оргстекло при высоких температурах начинает плавиться и даже может начать гореть;
- Поликарбонат гораздо прочнее, его даже металлическими предметами тяжело поцарапать. Оргстекло довольно мягкое и сильно царапается, поэтому ни о какой прочности и эстетичности особо речи не идет;
Таким образом, все те преимущества стеклянных планов, которые транслируются в рекламных предложениях — фикция. На деле оказывается, что этот вариант исполнения не обладает заявленными преимуществами, но стоит значительно дороже фотолюминесцентной пленки, накатанной на пластик.
Комфортный сервис и программа лояльности
Эваплан — это не только качественная продукция, но и высокий уровень обслуживания:
Стандартный срок изготовления фотолюминесцентных планов эвакуации 3−7 дней в зависимости от объёма заказа (с учётом согласования макетов с заказчиком, оформления документов, непосредственного изготовления продукции). Но наше производство позволяет нам брать и срочные заказы. Если у вас проверка, и планы эвакуации нужны еще вчера — звоните, поможем. За срочность берётся доплата в размере 800 ₽ за план.
Срочная печать
Осуществляем доставку по Москве и Московской области в день готовности заказа или к необходимой конкретной дате. Стоимость доставки 500 ₽. При заказе от 3-ёх планов доставка бесплатно. Доставка по России осуществляется через ТК.
Доставка
Мы ценим постоянных клиентов, поэтому храним чертежи ваших планов эвакуации в своей базе 5 лет, чтобы когда вы пришли обновить их по истечении срока службы, не пришлось заново заказывать их отрисовку.
Хранение чертежей
Можем изготовить планы эвакуации без выезда, без необходимости личной встречи, по чертежам БТИ и информации от заказчика. Экономим ваше время, упрощаем процесс сделки.
Удаленная разработка
У нас нет минимальной и максимальной партии заказа. Возьмем в работу как 1 план эвакуации, так и крупный тираж. На большой заказ от 100 планов предоставляем скидку в 20%!
Любой тираж
Наши специалисты по пожарной безопасности сопровождают сделку от начала до конца. Проконсультируем по расположению средств пожаротушения, местам размещения, количеству и размерам планов эвакуации.
Консультации специалиста
Для каких компаний мы изготавливаем планы эвакуации
-
Разрабатываем схемы эвакуации как для отдельных офисных помещений, так и поэтажные и секционные планы. Берёмся даже за современные бизнес-центры со сложной архитектурой и большой площадью. Выполняем работы в точном соответствии с ГОСТ, ситуация, что компания не пройдет проверку или нарвется на штраф из-за ошибок в плане - исключена. Фотолюминесцентный план эвакуации, изготовленный в Эваплан, будет сделан не просто чтобы пройти инспекцию, а проработан так, чтобы обеспечить безопасные пути эвакуации и спасти жизни людей.
-
Для нас нет сложных объектов, опыт позволяет нам разрабатывать планы эвакуации даже для торговых центров с массовым скоплением людей, сложной футуристичной архитектурой, нестандартной планировкой, огороженными эвакуационными выходами, сложными запутанными путями эвакуации, установленными турникетами, раздвижными и вращающимися дверями.
-
Временно проживающим людям не знакома планировка здания. В случае ЧП им нужны четкие инструкции, которые они могут получить без промедления и поиска. Поэтому планы эвакуации для гостиниц разрабатываются не только на этаж, но и для каждого номера, с отметкой конкретной комнаты, в которой находится гость. А поскольку специфика отелей предполагает проживание иностранцев, мы выполняем планы эвакуации на двух языках без дополнительных оплат. На большие тиражи предусмотрены скидки (10% от 100 штук).
-
Выполняем фотолюминесцентные планы эвакуации для отдельных корпусов, на всю территорию комплекса, на каждый этаж, и локальные планы для каждого отдельного цеха. Благодаря качеству материалов и современным технологиям печати, планы эвакуации не расслаиваются, не выцветают, не деформируются под воздействием температуры, влажности, давления, даже если эксплуатируются в производственных помещениях с рабочей средой класса S.
-
Объекты культуры - это не просто помещения с высоким скоплением людей, но и с большим количеством дорогих, а иногда бесценных объектов. Это требует понимания специфики учреждения и опыта от производителя планов эвакуации. Эваплан разработает удобные и безопасные пути эвакуации как для людей, так и для материальных ценностей.
-
Безопасность детей - главный приоритет. Благодаря светящимся планам эвакуации, учащиеся смогут организованно, быстро и безопасно покинуть здание школы, ВУЗа, колледжа и ДОУ, даже в условиях сильного задымления.
-
План эвакуации должен быть не только на этаже, но и в каждой палате и врачебном кабинете. Всегда есть группы пациентов, ограниченных в движении из-за болезней и травм. Немалую часть посетителей составляют пожилые люди, утратившие быстроту реакции и не всегда хорошо ориентирующиеся в пространстве, имеющие серьезные проблемы со здоровьем, что не позволяет им быстро и организованно покинуть здание. Кроме того, такой контингент посетителей может затруднить передвижение остальных людей по лестничным пролетам и коридорам. Эваплан разрабатывает пути эвакуации не просто следуя требованиям закона, но и с учетом специфики лечебных учреждений. Медицинские учреждения предполагают чистоту и стерильность, помещения постоянно моют и дезинфицируют, в том числе и стены. Благодаря качеству материалов и современным технологиям печати, план эвакуации устойчив к мытью и протиранию, не расслаивается, не выцветает, не деформируется под воздействием влажности, бактерицидных ламп, моющих и дезинфицирующих средств.
-
Ситуационные планы эвакуации, используемые вне помещений, предполагают нестандартный размер: 80*120 см. Наши производственные возможности позволяют печатать планы такого формата, а благодаря качеству материалов и технологии нанесения печати, план не подвергнется быстрому износу в результате сезонных перепадов температур, ультрафиолета, осадков, механических воздействий и влияния агрессивных факторов внешней среды.
-
Церкви и храмы, как дом Господа, ассоциируются у верующих с защитой и безопасностью. Но культовые объекты - это скопление большого числа людей и множество источников открытого огня - свечей, лампад. Для безопасности служителей церкви и прихожан, мы разрабатываем планы с проработкой путей эвакуации людей, а также материальных ценностей, святынь, реликвий.
Этапы и сроки изготовления ФЭС-планов
Стандартный срок изготовления плана эвакуации — 3 рабочих дня. При больших тиражах или долгом согласовании макета со стороны заказчика, сроки могут быть увеличены. Возможно срочное изготовление с доплатой 800 ₽ / план.
День 1
1
Консультируем заказчика по расстановке объектов и средств пожаротушения на плане
Согласовываем план с заказчиком
Отрисовываем чертёж
День 2
2
День 3
3
Вы оставляете заявку
Менеджер связывается, согласовывает требования, объемы работы, запрашивает необходимые документы и сведения
Выставляем договор-счет
После оплаты, заявка передаётся в работу чертёжнику
Передача в доставку
Обрамление в алюминиевый багет (тариф Стандарт)
Накатка на пластик (тариф Базовый и Стандарт)
Печать планов эвакуации на фотолюминесцентной плёнке
Какие документы нужны для изготовления плана эвакуации
Какие документы нужны для изготовления плана эвакуации
- Подойдет план БТИ, дизайн-проект, обмерный чертеж или чертежи из договора аренды или купли-продажи.
- Название организации как в уставных документах.
- Полная должность и Ф.И.О. руководителя, утверждающего план эвакуации.
- Наличие и места расположения огнетушителей, пожарных кранов, электрощитовых, ручных пожарных извещателей, телефонов — можно просто указать ручкой на плане, но если с этим возникнут сложности, наш чертёжник свяжется с вами по телефону и расставит все объекты вместе с вами.
- Наличие выходов из окон, пожарные лестницы, закупленное оборудование и огнетушители с указанием количества (по возможности), места хранения ключей при наличии вахты (охраны).
Оплата и доставка эвакуационных планов
Оплата
Осуществляется в полном объеме при заключении договора, перед началом работ, на расчётный счёт исполнителя.
Доставка
Осуществляется по Москве и Московской области нашими силами до объекта в течение 1−2 рабочих дней после печати, оплачивается отдельно. Стоимость доставки 500 ₽.
Свяжитесь с нами
Запросить консультацию
Планы помещений (файлы, желательно формат PDF)
Остались вопросы? Не нашли то, что искали? Свяжитесь с нами по телефону, в мессенджере, или заполните форму и мы перезвоним сами, проконсультируем, подскажем, как решить ваши задачи.
- Наличие плана эвакуации — обязательное требование противопожарной безопасности. Данный документ должен быть по закону в любом учреждении, предполагающим количество рабочих мест для 10 и более человек на этаж здания, а также в местах массового пребывания людей (от 50 человек).Цели плана эвакуации при пожаре:
- Обозначение путей и эвакуационных выходов, по которым в случае пожара обеспечивается самостоятельный выход людей из помещений.
- Обозначение мест расположения противопожарного оборудования и средств оповещения.
- Напоминание о первоочередных действиях, которые нужно предпринять при обнаружении очага возгорания.
- Проведение систематического инструктажа и обучения всего персонала, находящегося в здании правилам поведения при пожаре.
- Проведение аварийно-спасательных работ во время пожара.
- Ответственным за составление плана эвакуации при пожаре и его размещение на объекте является руководитель организации. За несоблюдение требований разработки или разработку с нарушением установленных норм, в КоАП РФ статьей 20.4 предусмотрена административная ответственность в виде штрафа (для должностных лиц - от 6 000 до 15 000 рублей, для юридических лиц - от 150 000 до 200 000 рублей).
- Планы эвакуации могут быть этажными, секционными, локальными:
- этажный план эвакуации (60*40 см) разрабатывают для этажа в целом;
- секционные планы эвакуации (60*40 см) разрабатывают при наличии на этаже:
- нескольких обособленных эвакуационных выходов, секций (отделенных от других частей этажа стеной, перегородкой),
- сложной планировки и/или площади этажа более 1000 м2,
- раздвижных, подъемно-опускных и вращающихся дверей, турникетов;
- локальные планы эвакуации (30*40 см) устанавливают в отдельных помещениях до 50 м2 включительно (номерах гостиниц, общежитий, больничных палатах и т. п.) для указания пути эвакуации от данного помещения к эвакуационному выходу с этажа.
- Планы должны быть у каждого выхода, если выходы располагаются близко друг к другу, то может быть достаточно одного плана для нескольких выходов.
- На видном месте: рядом с выходом, в коридоре, лифтовом холле, фойе и др. На высоте от пола 1,5-1,8 м (на уровне глаз).
- Срок годности планов эвакуации ограничен сроком службы фотолюминесцентной пленки (5 лет). Также планы эвакуации требуют обновления при изменении планировки помещения, изменении мест расстановки средств пожаротушения.
- Нет. Информацию об этом можно найти в разъяснительном письме МЧС от 11 марта 2014 г. N 19-1-13-969. В старом ГОСТе 12.2.143-2009 была не очень прозрачная формулировка на этот счет. В новом ГОСТ 34428-2018 этот момент учли и больше спорного пункта нет.
- Нет. Согласование плана эвакуации в МЧС не требуется. Но при проведении проверки пожарной безопасности объекта сотрудниками МЧС – первое на что обращают внимание - это наличие и правильность изготовления планов эвакуации в соответствие с ГОСТ.
- Способ крепления зависит от варианта исполнения плана эвакуации:
- План на самоклеющейся фотолюминесцентной плёнке - это наклейка, которая хорошо крепится на гладкие поверхности (стекло, металл, стеновые панели, ровные двери).
- План на фотолюминесцентной плёнке с накаткой на полимерную подложку можно крепить как на двухсторонний скотч, если гладкость стены позволяет, так и механически (болты, люверсы, петли), чтобы закрепить его на любой пористой неровной шероховатой поверхности (бетон, кирпич, дерево, стены, покрытые обоями и различными красками, и т.д.) с возможностью простого и аккуратного демонтажа.
- План на фотолюминесцентной плёнке с накаткой на пластик и обрамлением в алюминиевый профиль крепится на болты за 2 ушка.
